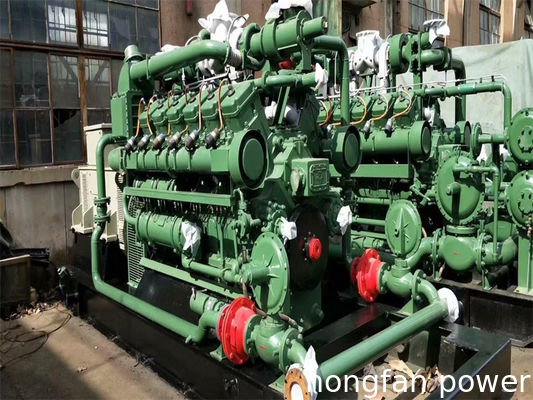

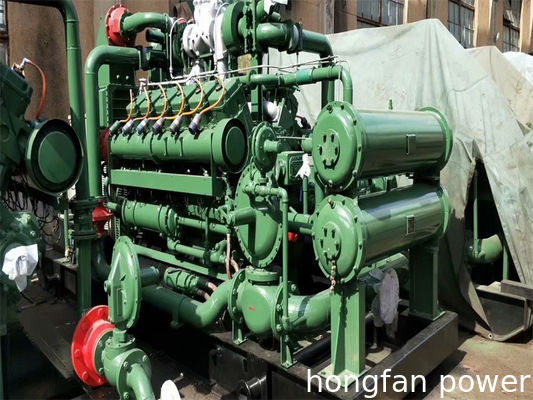

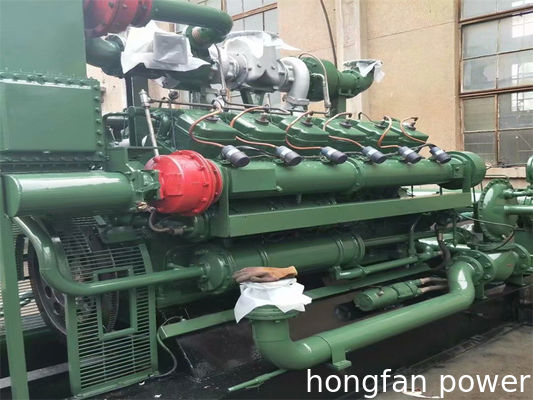

Модель генераторной установки: 500GJ1PwT-ESM3.
Модель двигателя: T12V190ZL-2
Тип: 4-тактный, свечного зажигания, с водяным охлаждением. Турбонаддувное охлаждение. Количество цилиндров 12.
Расположение цилиндров: V-образное, угол 60°.
Диаметр цилиндра: 190 мм.
Ход поршня: 210 мм.
Производительность 71,45
Номинальная частота вращения: 1000 об/мин.
Расход масла <0,8/кВтч
Теплотворная способность газа: 10 МДж/кВтч.
Температура выхлопных газов <550 C.
Температура воды на выходе: <85 C.
Давление масла в главной масляной магистрали: 400-800 кПа.
Давление масла турбокомпрессора H145: 200-400 кПа.
Способ охлаждения: принудительная циркуляция воды. охлаждение, охлаждение вентиляторным радиатором.
Способ смазки: комбинированная смазка под давлением и распылением.
Нумерация цилиндров: со стороны выхлопа 1-2-3-4-5-6-7-8-9-10-11-12.
Метод зажигания: свечи зажигания.
Режим запуска: 24DC генератор.
Вращение коленчатого вала: против часовой стрелки.
1 Прокладка вала толкателя PC 12 96 12VB.01.146C- Ⅰ
2 Втулка (втулка) вала толкателя PC 5 144 12VB.01.05
3 Резиновое уплотнительное кольцо водяной трубки головки PC 74 576 12V.01.12
4 Водяная трубка головки PC 150 480 12V.01.09
5 Прокладка PC 0 12 127.01.20.05
6 Прокладка водяной рубашки блока PC 0 54 12VB.01.87
7 Регулировочная шайба кронштейна масляного насоса PC 0 8 12V.01.112A
8 Нижняя втулка PC 55 36 12VB.01.24A
9 Верхняя втулка PC 32 36 12VB.01.23A
10 Упорная верхняя втулка PC 2 7 12VB.01.21A
11 Упорная нижняя втулка PC 6 7 12VB.01.22A
12 Штифт для фиксации верхнего коренного подшипника PC 0 7 12V.01.27
13 Прокладка PC 0 7 12VB.01.139
14 Крышка заднего корпуса шестерен PC 0 7 12VB.01.145
15 Прокладка боковой крышки PC. 0 16 12VB.01.54
16 Прокладка водяного насоса (насоса) PC. 11 24 12VB.01.82
17 Болт M12×130 PC. 0 24 GB/T5782
18 Прокладка PC. 0 6 12VB.11.09
19 Прокладка торца шестерни PC 13 7 12VB.01.20.01
20 Боковая уплотнительная крышка шестерни PC 0 6 12VB.01.20.02A
21 Сальник коленчатого вала PC 0 6 PG130×160×15 HG4-692-67
22 Прокладка PC 0 6 12V.01.54
23 Втулка распределительного вала PC 28 50 12VB.01.34
24 Втулка коромысла со свободным концом PC 2 6 12VB.01.43
25 Уплотнительное кольцо гильзы цилиндра PC 36 216 12V.01.14
26 Широкое уплотнительное кольцо гильзы цилиндра PC 36 72 12VB.01.136
27 Верхнее уплотнительное кольцо для гильз цилиндров PC 0 72 12VB.01.134
28 Гильзы цилиндров PC. 47 72 12V.01.02C
29 Прокладка боковой крышки головки цилиндров PC. 16 72 12VB.01.03
30 Прокладка крышки смотрового блока PC. 16 126 12V.01.45
31 Кронштейн выпускного коллектора PC. 0 4 T79.01.01
32 Болт M10×100 PC. 0 60 GB/T5782
33 Прокладка редукционного клапана PC. 6 6 12V.01.79A
34 Прокладка масляного канала турбины PC 17 54 12V190.01.01
